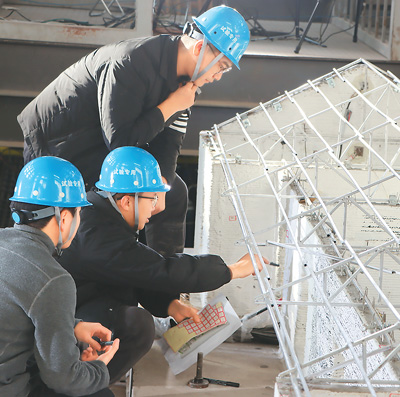

科研人員在為產生裂縫的點位做標記,。人民日報記者 康 樸攝

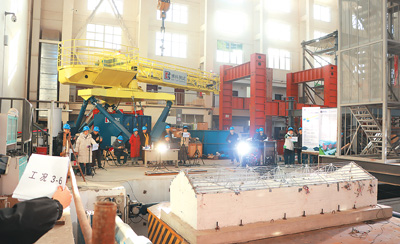

聯合科研團隊密切關注振動臺上民居模型的抗震性能,。人民日報記者 康 樸攝

在河北省三河市燕郊經濟開發區潮白大街1號,，中國地震局工程力學研究所（以下簡稱“工力所”）科技園區，由智能建造,、建筑結構和工程抗震專家組成的科研團隊正在緊張地進行一場“破壞性”實驗,。振動臺上,，一座3D打印民居模型正經歷“生死”考驗，來自浙江大學,、大連理工大學和工力所的師生密切關注它的表現,。

為啥要做這場實驗？實驗是如何進行的,？房屋模型表現如何,？記者來到現場探訪。

“測試目標就是把它震壞”

走進工力所科技園區,，幾排露出裂痕的廢棄建筑物模型引起記者注意,。“這些都是我們震壞的,?！惫ちλ┦可w登科說。

戴好安全帽,，趙登科帶記者走進實驗場地,。

這座3D打印混凝土民居模型，是浙江大學建筑工程學院副教授孫曉燕團隊送來測試的,。模型原型也是3D打印的,，位于河北省故城縣房莊鎮，由孫曉燕團隊建造,，建成后成了當?shù)匾粋€(gè)“景點”,，吸引不少行業專家和當?shù)乩习傩涨叭ァ按蚩ā薄?

打印的房子，結實嗎,？這是孫曉燕被問得最多的一個問題,。

結不結實，最關鍵得看抗震性能,。她曾聯合專注數字建筑與打印設計業務的靈砼科技（杭州）有限公司,，用三維數字模型精確計算過，理論上,，這座建筑的抗震性能很優異,。

為進一步驗證理論分析和模擬測算結果，孫曉燕與多領域多學科專家研討決定,，開展振動臺模型實驗,。房子搬不來，根據工力所振動臺尺寸限制,，孫曉燕委托工廠做了5米長,、1米多寬的最大尺寸縮尺比例全屋模型。

此次實驗總共設定6個工況,，每種工況下要進行7次測試,?！皽y試目標就是把它震壞，看看究竟能闖到第幾關,，承受多強的地震,。”孫曉燕笑著說,。

到第二個工況時,，還沒有出現明顯裂痕。

振動臺,，是一種能模擬地震發生的設備。眼前的這臺三向六自由度振動臺,，既可以水平方向震動,，也可以產生豎向震動，還可以產生不同方式的轉動,，是國內最先進的一套地震模擬設備,，房屋、橋梁,、隧道,、大壩、管道,、輸電線路的抗震測試它都能干,。

一邊跟記者介紹設備情況，作為現場總指揮的趙登科一邊拿起對講機發出指令：“工況3—1,，實驗準備,。”

“可以測試,?！睂χv機那頭，中控室工作人員已準備就緒,。

一架無人機從地面起飛,，飛向房屋模型后方?！八梢杂涗浵路课菡w情況,。”孫曉燕說,。

“開始,！”

隨即，耳畔傳來一陣蜂鳴,，振動臺液壓桿劇烈抖動——地震來了,。房屋出現輕微晃動,。

震動消失后，幾名科研人員箭步邁上振動臺,，目光仔細掃描房屋模型的每個角落,，對產生裂痕的地方做下標記。

肉眼觀測只是輔助,。布置在模型上的加速度傳感器,、位移傳感器、應變片和基于視頻識別的光斑跟蹤技術,，加上房屋兩側的4臺超高速攝像機,，可以更精準捕捉房屋經歷模擬地震后發生的細微變化。

超高速攝像機廠商合肥中科君達視界（以下簡稱“中科視界”）工作人員祝良應告訴記者,，普通單反相機,，可以拍攝幀率為120的視頻，也就是每秒鐘成像120個畫面,?！斑@臺超高速攝像機，幀率可以達到3000,，每秒產生6GB的圖像數據,，房屋的每個細微變化都逃不過它的‘法眼’?！?

“對科研水平和工業制造能力的檢驗”

在現場,，看著各方爭相亮出“絕活兒”，記者頗有感觸：支撐這場實驗的,，是多學科的扎實科研成果和多領域的成熟技術裝備,。

拿超高速攝像機來說，它可以觀察到肉眼和普通相機難以捕捉的畫面,，在工業生產,、航天發射、汽車碰撞實驗等很多場景都有用武之地,。比如在生產車間,，機械臂快速運動，超高速攝像機能記錄下每一個瞬間,，從而幫助企業校準機床或改進生產工藝,。

“接下來將要發布的一款新品，可以達到10萬幀/秒,，對標國際領先水平,。”中科視界副總經理雷秀軍表示，“幀率的大幅度提升,，對處理器和存儲性能提出了極高要求,，這些構成了公司的技術‘護城河’?！?

記者觀察到,，超高速攝像機使用的長焦微距鏡頭，來自國產品牌“老蛙”,。雷秀軍說：“國外品牌鏡頭在一些焦段有優勢,，但國產鏡頭廠商憑借差異化競爭，近年來技術上取得長足進步,，國產鏡頭也已進入我們的供應鏈體系,。”

雷秀軍憶及創業初期,，產品剛問世,，國內客戶為他們提供了寶貴的機會，并提出很多建議幫助改進產品,。“產品只有走向市場,，在實際應用中才能不斷迭代進步,，上下游的互相扶持對產業健康發展十分關鍵”。

再如振動臺,，來自一家專精特新“小巨人”企業——博科測試,。除了眼前這套振動臺，博科測試還落地?cái)?shù)個超大規模多自由度振動試驗設備及振動臺臺陣系統,，包括天津大學水下地震模擬振動臺系統,、北京建筑大學大型多功能振動臺、河海大學模擬地震水下振動臺等,。

市場認可背后是實打?qū)嵉难邪l(fā)投入,。2021年至2023年期間，博科測試的研發費用由2469.28萬元增至3094.56萬元,，占總營收的比重也由6.09%增至6.60%,。2024年上半年，公司繼續加碼研發,，研發費用支出1858.16萬元,，營收占比增至8.67%。

還有承擔這次實驗的工力所,。工作人員劉江濤告訴記者,，國內能做模擬地震實驗的單位屈指可數，“一年下來，這套振動臺有100多天都不閑著”,。

他指向墻邊的一套大型儀器：“不只是抗地震實驗,，這不，一家創業企業送來了抗震動系統,，它可以通過算法幫助船舶在翻滾的海浪中維持穩定,，下周它就要上振動臺了?！?

記者了解到,，工力所是國內唯一以地震工程為主攻方向的研究機構，在強震動觀測及其應用,、建筑工程抗震,、地震災害風險區劃與防治、地震工程試驗技術,、地震與工程振動測量技術等領域成果豐碩,。去年，由工力所牽頭研發的新一代高速鐵路地震預警監測系統,，在國內應用線路長度超1500公里,，并出口應用于印尼雅萬高鐵。

做這場實驗,，門檻不低,。孫曉燕說：“一場高水平科學實驗，也是對科研水平和工業制造能力的檢驗,?！?

“3D打印蓋房子前景廣闊”

隨著實驗深入，地震強度越來越高,，蜂鳴聲也越來越大,，房屋開始出現裂痕。

直到第六個工況,，液壓桿搖動時,，記者腳下站立的區域也出現明顯晃動，親身感受到地震帶來的眩暈感,。

趙登科告訴記者：“實驗選擇了與民居所在地地震特性接近的唐山波,、山東平原波，以及對民居破壞特征明顯的汶川臥龍波,，按照六度,、七度、八度和九度地震強度分別加載,?！?

地震中,，大多數人員傷亡是由建筑物倒塌引起的。大連理工大學建設工程學院副教授何化南告訴記者,，為了保障建筑安全,，我國制定了“小震不壞、中震可修,、大震不倒”的抗震設防目標,。

抗震設防目標是一個與地域相關的概念，而非震級,。具體來說,，小震指多遇地震，即在50年設計基準期內,，超越該烈度的概率為63%,，震后不需修理；中震是指基本烈度的地震,，在50年設計基準期內超越概率為10%,，允許有一定的損壞，但經修理后仍能使用,；大震是指罕見地震,，在設計基準期內，超越概率為2%—3%,，其設防目標為防倒塌,，保護生命安全。

經過一天的實驗,，房屋模型在六度地震工況下未發生主體結構損壞,；在七度,、八度地震工況下雖產生裂縫但并未延伸至結構框架,，整體結構完整；在九度地震工況下裂縫貫通但結構主體完整,，并未發生倒塌和嚴重破壞,。

也就是說，3D打印民居模型經受住了考驗,。這時,，孫曉燕決定，給模型加配重——看看這種新型民居在極端地震荷載下的結構破壞形態是什么,，并從中找到抗震設計的關鍵,。

工力所研究團隊根據房屋原型，為模型設計了1噸的配重繼續實驗,。結果顯示,，現有模擬地震所致的裂縫未到達房屋結構內部的鋼筋混凝土框架,，抗震性能優異。孫曉燕計劃繼續研究實驗中出現的損傷,，并適時開展原型抗震試驗,，進行3D打印混凝土結構優化設計。

在孫曉燕眼中,，3D打印的混凝土建筑堪稱“變形金剛”,。一方面，通過數字設計,、增材制造,、預制裝配，3D打印建筑可以快速精準建造,，還可以適應多樣化的建筑外形需求,；另一方面，墻體內含空腔,，嵌合鋼筋框架形成鋼筋混凝土結構,，抗震性能好，安全耐久,。

“在廣大鄉村地區,，自建房多為磚瓦結構，壯勞力也存在短缺,，用3D打印技術蓋房子前景廣闊,。”孫曉燕表示,，作為新型建造工藝,，3D打印混凝土民居的可靠性需要經過進一步專業認證和實踐檢驗，縮尺模型的良好抗震性能為后續深入科研和相關技術推廣帶來信心,。
